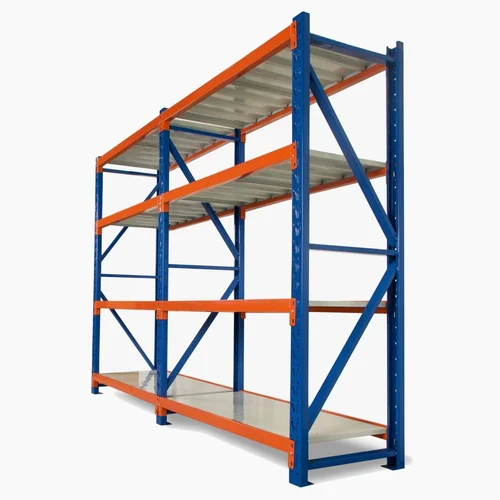

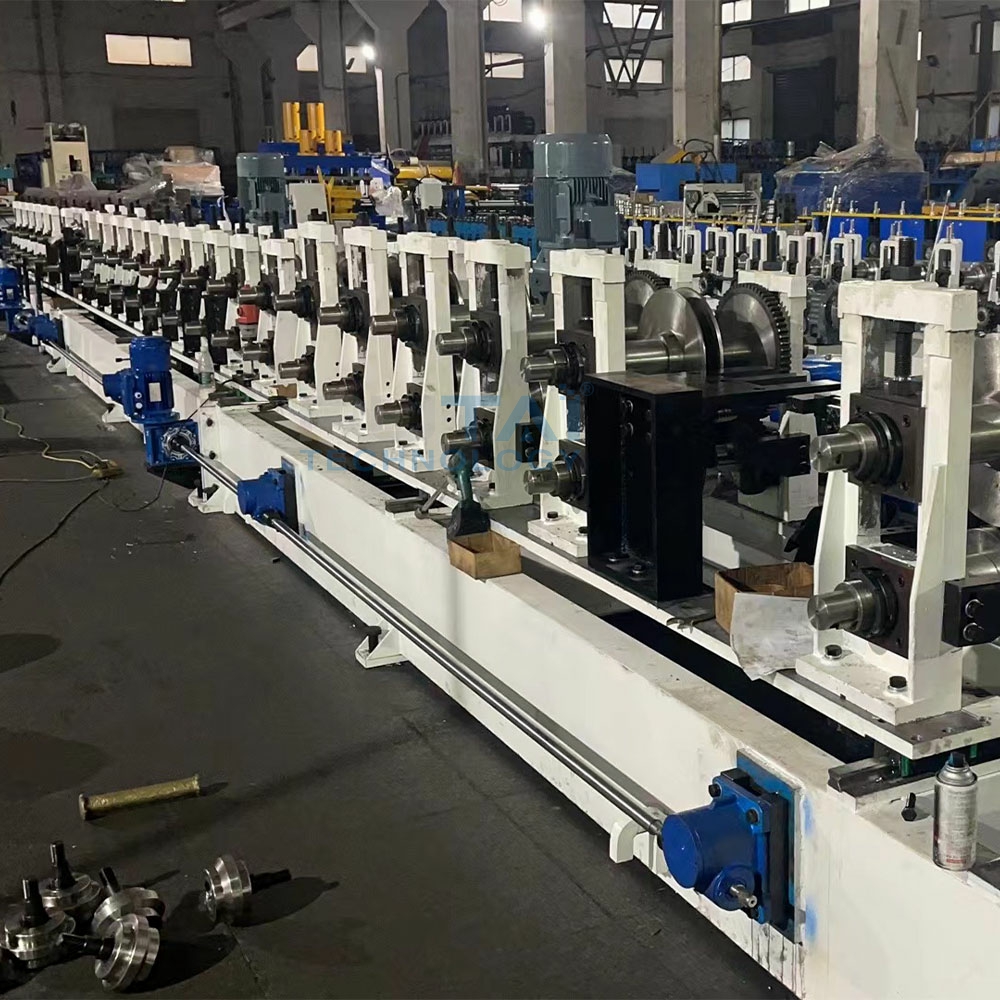

يتكون نظام رفوف البالتات من ثلاثة أجزاء: الأعمدة الرأسية، والعوارض، وألواح الرفوف. يقوم معظم موردي آلات تشكيل الألواح بالدرفلة ببناء خط الأعمدة الرأسية ويتوقفون عند هذا الحد، ثم يشترون العوارض من طرف ثالث. تغطي آلة تشكيل عوارض الرفوف بالدرفلة هذه الجزء الثاني من... خط تشكيل لفائف رفوف التخزين .

يحمل عارضة الرف الحمل بين قائمين، لذا فهي تختلف عن مشكلة القائم نفسه. يكون المقطع إما صندوقًا مغلقًا أو مقطعًا متدرجًا ، وتحتاج الأطراف إلى خطافات توصيل تُثقب في الشريط المسطح قبل التشكيل، ويجب أن يتطابق طول القطع مع المسافة الصافية بين القائمين. لهذا السبب، لا يُعد خط العارضة خط قائم مع مجموعة بكرات مختلفة.

ثلاثة أشياء تفصل خط الشعاع عن خط العمود.

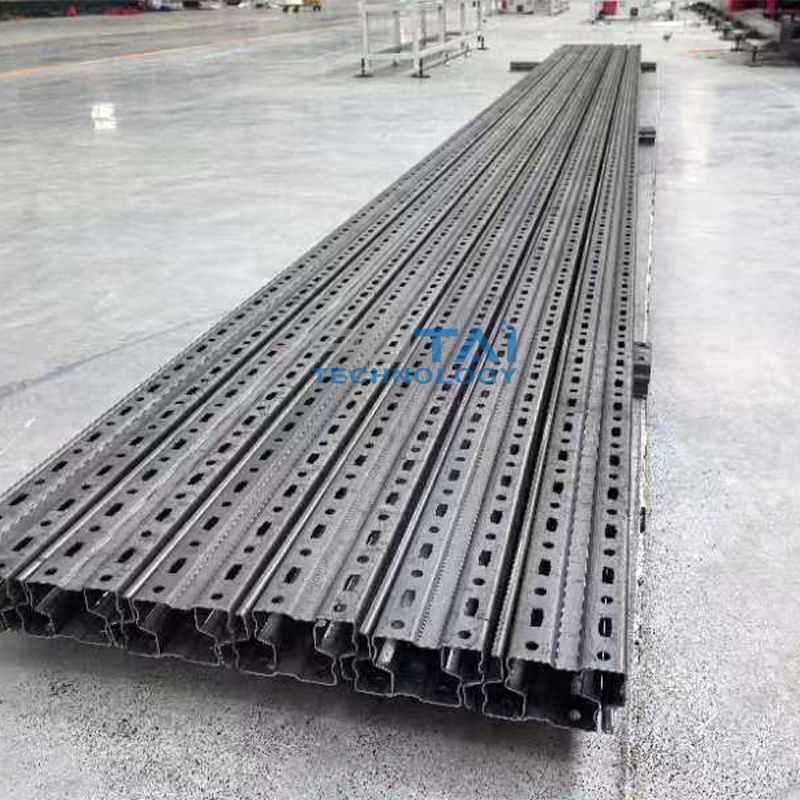

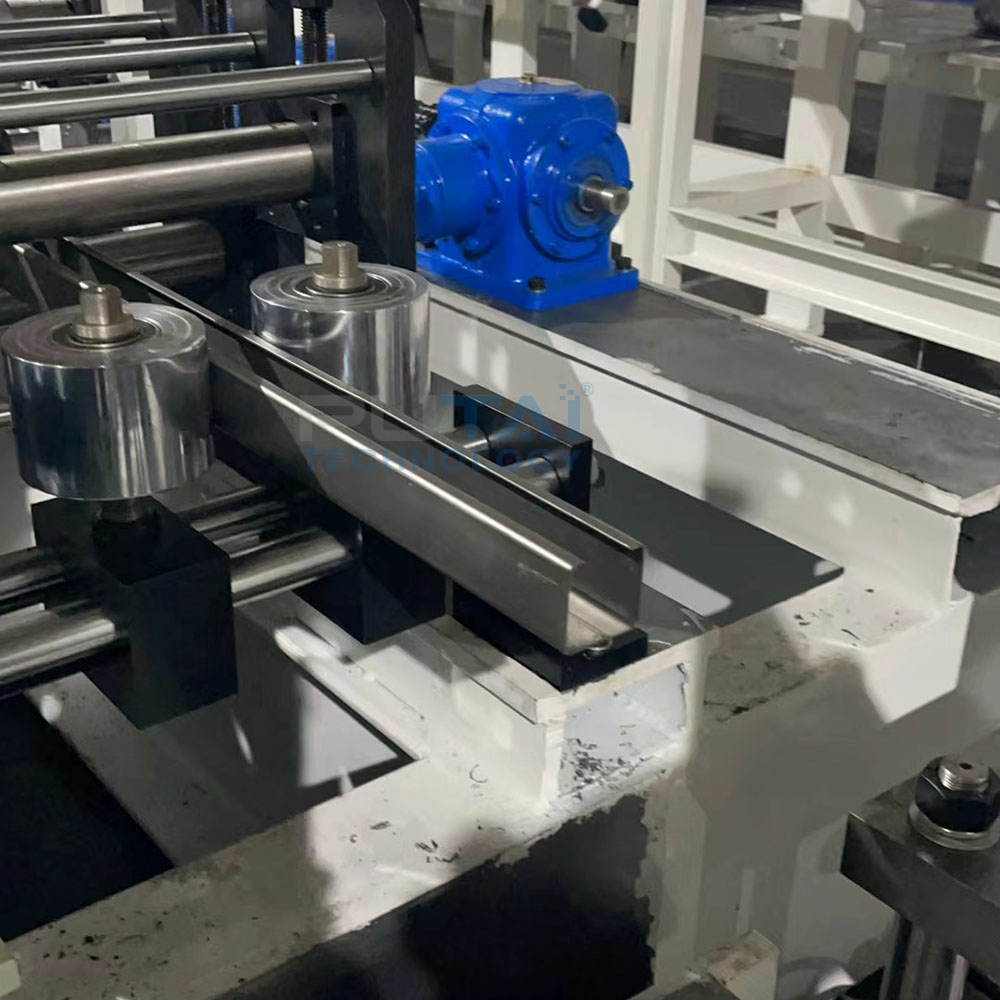

أولًا، المقطع الجانبي. العارضة الرأسية عبارة عن مقطع مفتوح على شكل حرف C أو سيجما، تُثبّت فيه العارضة . أما العارضة، فهي إما صندوق مستطيل مغلق أو عارضة متدرجة ذات حافة حاملة. تتطلب المقاطع المغلقة تسلسل تشكيل مختلفًا ومجموعة بكرات مختلفة، لأن الشريط يجب أن يُغلق على نفسه.

ثانيًا، وصلة النهاية. تحمل نهايات العارضة ثلاثة أو أربعة خطافات تُثبّت في الفتحات الرأسية. تُثقب هذه الخطافات في الشريط المسطح قبل تشكيله، وليس بعده. لا يمكن للثقب بعد التشكيل الوصول إلى الجزء المغلق.

القسم، وسيؤدي ذلك إلى تشويه هندسة الخطاف.

ثالثًا، الطول. يُقطع العارضة وفقًا للمسافة الصافية بين الأعمدة الرأسية، لذا فإن دقة القطع وفقًا للطول تحدد بشكل مباشر إمكانية تجميع الرف في الموقع. لهذا السبب، يستخدم خط الإنتاج القطع المؤازر بدلًا من القالب الثابت.

يتعامل هذا الخط مع أنواع العوارض الثلاثة التي تغطي معظم رفوف تخزين البضائع على المنصات:

1. عارضة صندوقية - مقطع مستطيل مغلق بوصلة طرفية ملحومة أو مثبتة بمسامير . تُستخدم حيث يكون الحمل ثقيلاً والمسافة بين الأعمدة طويلة.

2. عارضة الدرج - مقطع مفتوح مزود بدرجة تحمل ألواح شبكية سلكية أو ألواح رفوف. يجب أن تكون الدرجة بارتفاع ثابت، وإلا ستكون الألواح غير مستوية.

3. عارضة ذات حافة / زاوية - الجزء الأخف المستخدم في الرفوف ووحدات التخزين الخفيفة ، حيث يتم تثبيت العارضة بالمسامير بدلاً من الخطافات.

إذا كان لعارضة رف التخزين لديك نمط خطاف غير قياسي، فأرسل الرسم النهائي. يتم تحديد تباعد الخطافات وعددها بواسطة أداة التثقيب، وتُصنع هذه الأداة لكل مقطع عرضي.

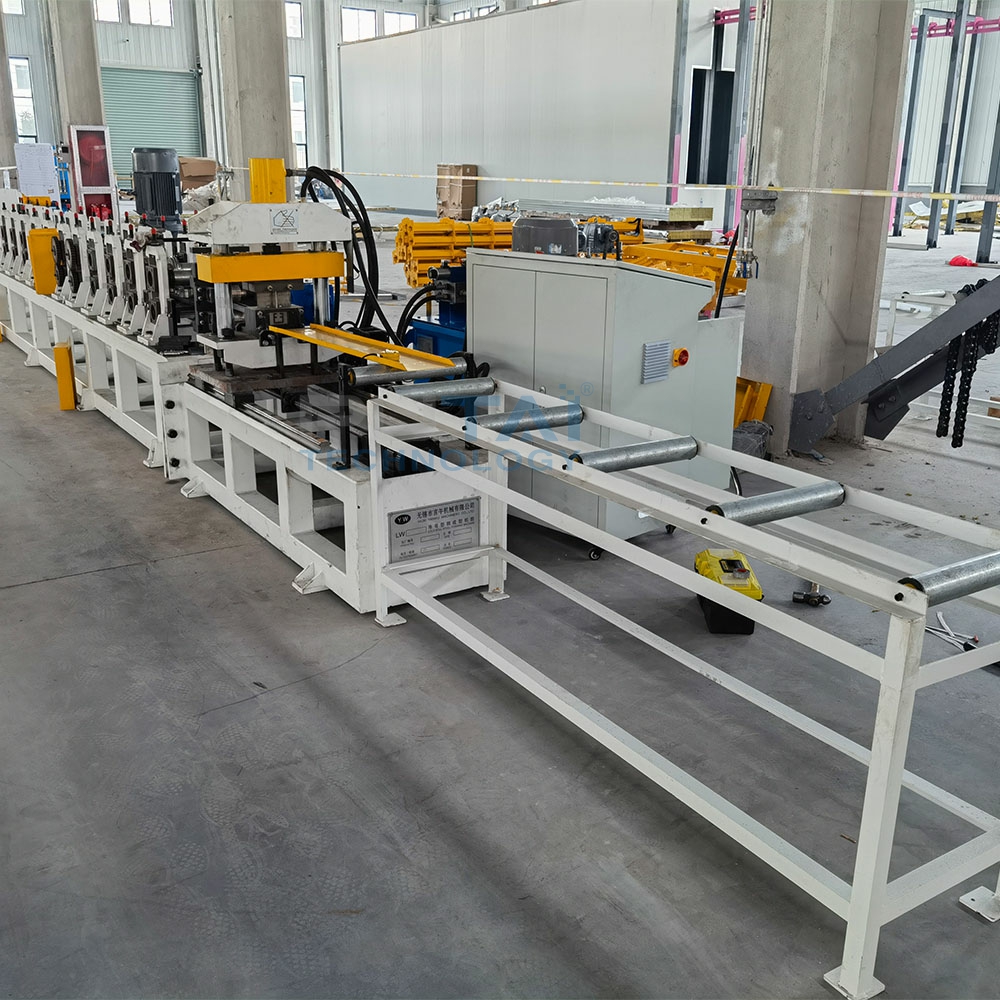

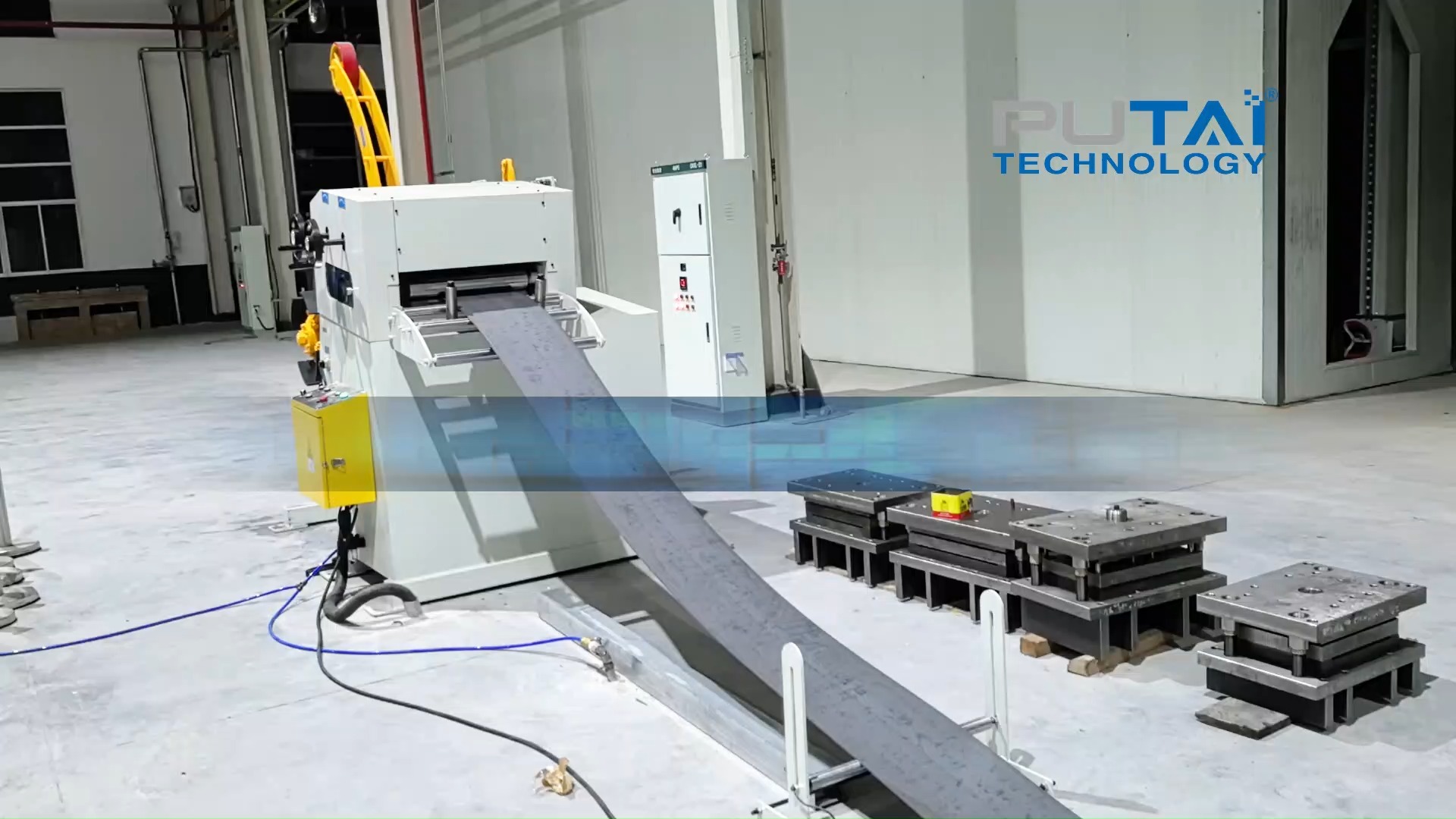

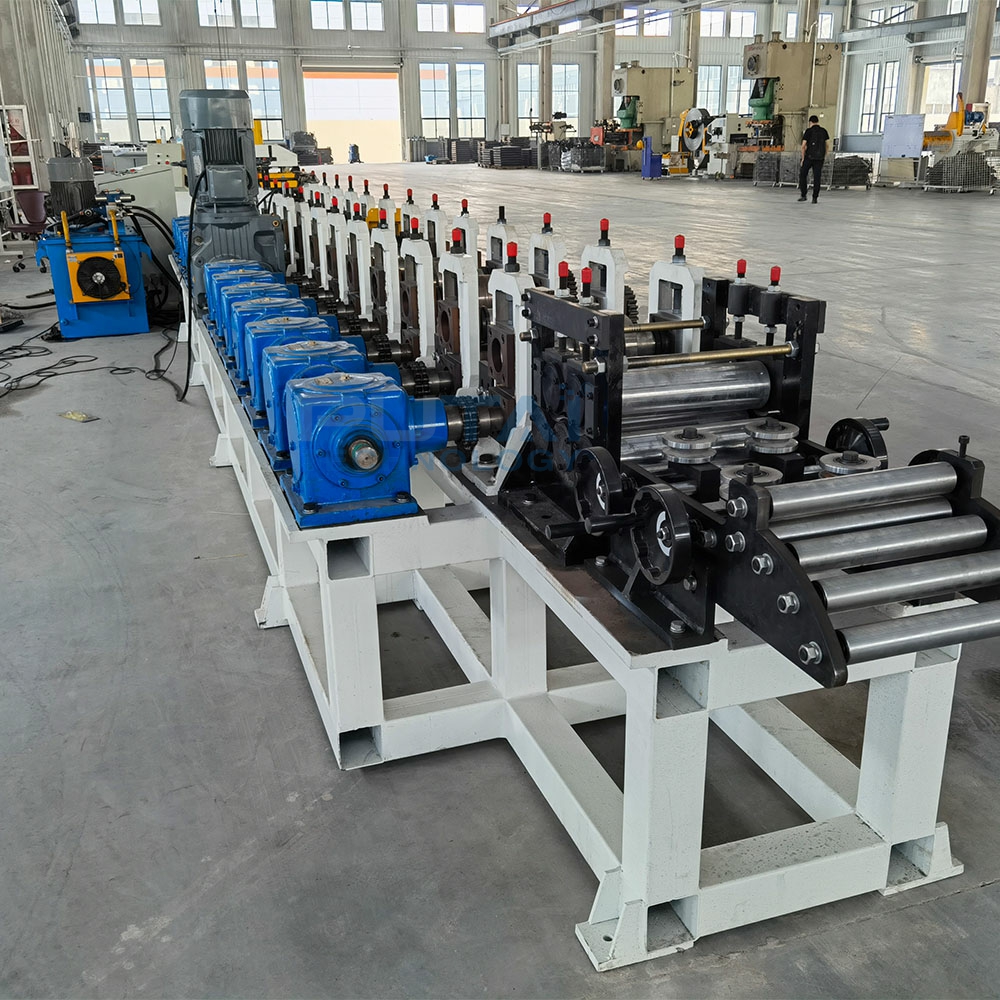

وحدة فك اللفائف ← وحدة التسوية ← وحدة التغذية المؤازرة ← مكبس التثقيب ← تشكيل اللفائف ← قص حسب الطول ← طاولة الإخراج

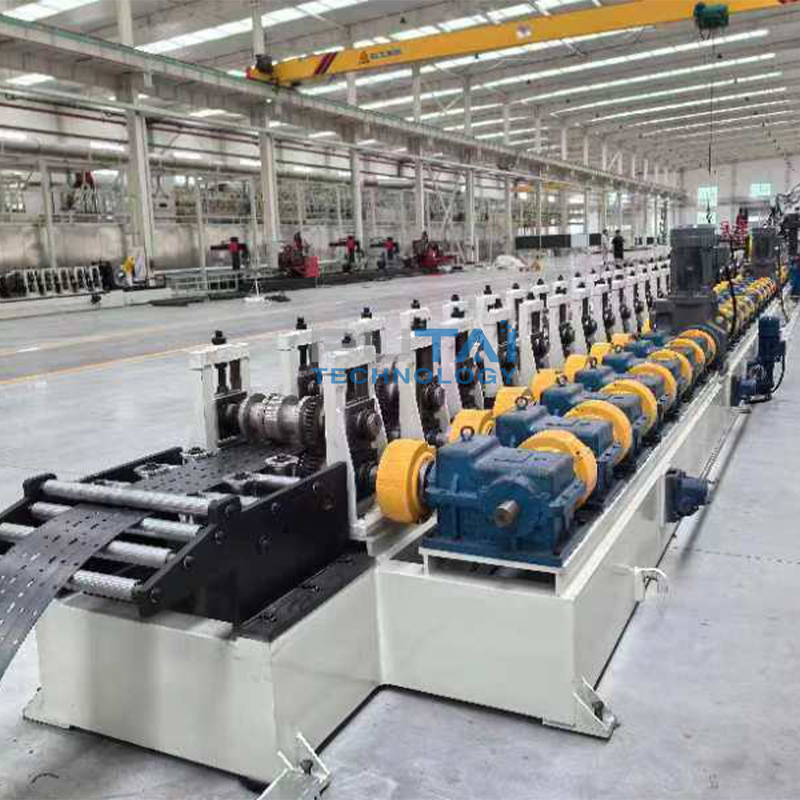

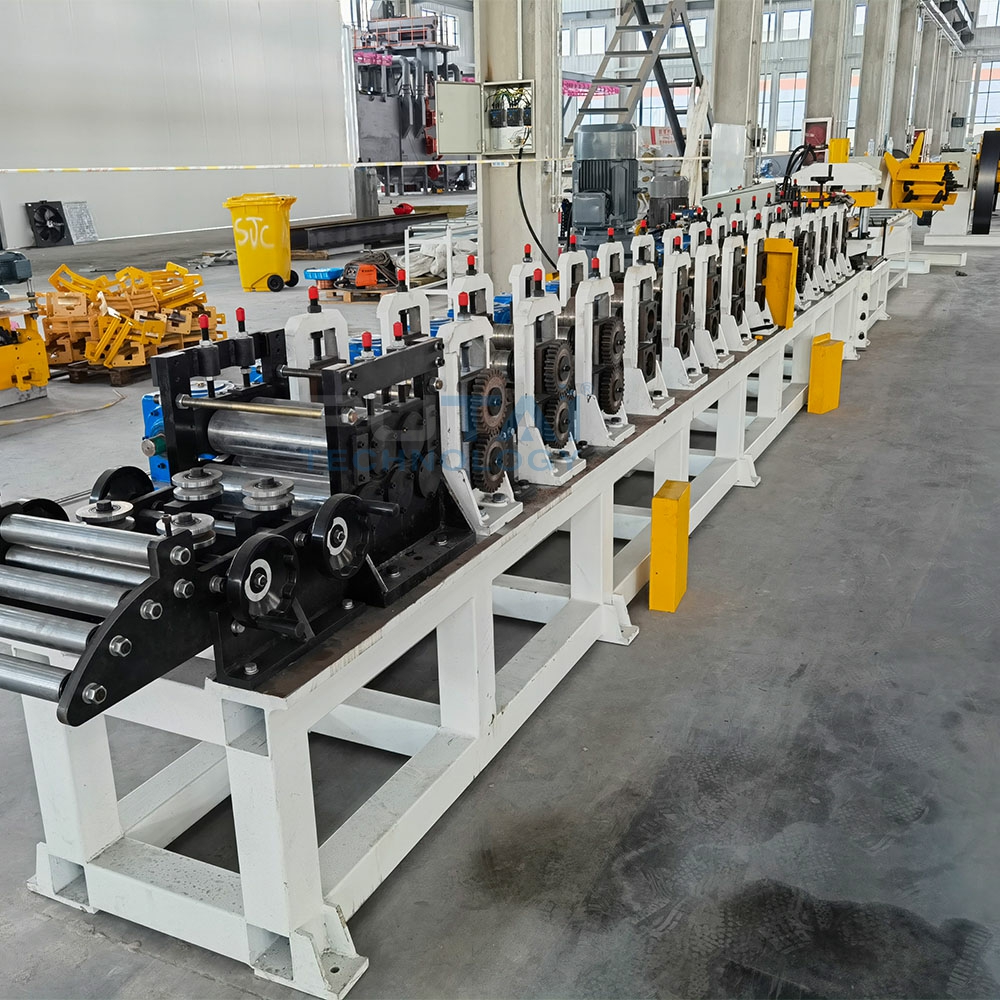

تقع مكبس التثقيب أمام محطات التشكيل. تُثقب الخطافات وفتحات البراغي وفتحات الخدمة على شريط مسطح، حيث يكون للأدوات وصول مفتوح إلى كلا الوجهين. ثم يمر المقطع المُشكّل عبر المحطات.

لم يمسها أحد.

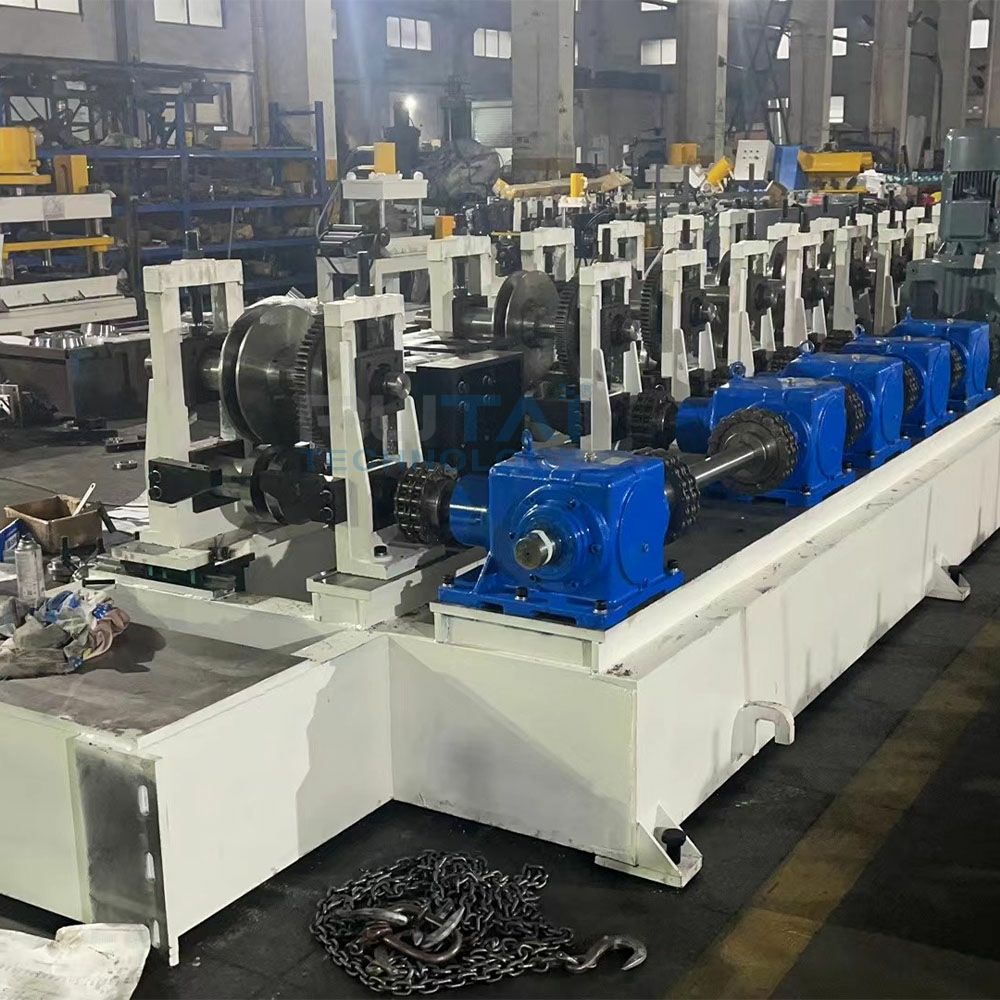

تتم عمليات معالجة اللفائف، والتثقيب، والتشكيل كدورة واحدة متواصلة. يتوقف خط الإنتاج فقط لتغيير اللفائف وتغيير الأدوات، لذا يتم تحديد الإنتاج بناءً على سرعة الخط وعدد مرات تغيير الأشكال.

بالنسبة لمصنع يُشغّل أكثر من عرض واحد للعوارض، يكمن السؤال العملي في ما إذا كان من الأفضل شراء خط إنتاج واحد مزود ببكرات قابلة للتغيير أم خطين مخصصين. ويُحدد ذلك وقت تغيير الإنتاج وعدد القطاعات التي تُباع فعلياً، وليس سعر الآلة.

1. هل يمكن لخط واحد أن يصنع كلاً من الكمرة الصندوقية والكمرة المتدرجة؟

فقط في حالة تغيير مجموعة البكرات. يحتاج القسمان إلى تسلسلات تشكيل مختلفة، لذا تعامل معهما كمجموعتي أدوات على منصة واحدة.

2. هل تقومون بثقب الخطافات أم نقوم بلحام الموصلات؟

كلا الطريقتين متاحتان. الخطافات المثقوبة تُصنع من الشريط نفسه؛ أما الموصلات الملحومة فتستخدم قطعة طرفية منفصلة. أخبرنا أيًّا منهما يستخدم في تصميمك.

3. ما هو أقصى طول للشعاع؟

يتم تحديد ذلك بناءً على طول طاولة التشغيل، وليس بناءً على محطات التشكيل. ويتم تحديد أسعار الطاولات الأطول لكل مشروع على حدة.

4. هل تقومون بتوفير الخط العمودي أيضاً؟

نعم. عادةً ما يتم شراء العمود والعارضة معًا، لأن نمط الخطاف الموجود على العارضة يجب أن يتطابق مع نمط الفتحة الموجود على العمود.

5. ما الذي تحتاج إلى ذكره في عرض الأسعار؟

رسم جانبي يتضمن أبعاد المقطع، وتفاصيل الخطاف أو الموصل، وسماكة الشريط، ونطاق طول العارضة.
